多谐振荡器

　　多谐振荡器为一种常用的信号源，结构简单，类型很多，常用于数字或脉冲电路中，因为产生的信号为方波（或接近方波），含有丰富的谐波分量，故称多谐振荡器。广义的多谐振荡器（Multivibrator）分为无稳态（Astable）、单稳态（Monostable）和双稳态（Bistable）三种，一般说的多谐振荡器专指无稳态多谐振荡器（Astable Multivibrator）。

　　1. 分立元件组成的多谐振荡器：通常由两个三极管组成，周期T=0.7Rb1C2+0.7Rb2C1

　　因为运放的增益带宽积一般不高而输入阻抗较高，所以往往用于甚低频的方波发生器

　　运放组成的脉冲电路很难使用PSPICE仿真，仿真常常出现不能收敛的出错信息

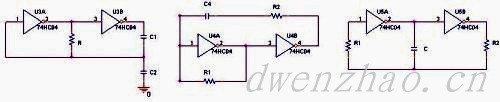

　　因为反相器有HC和LS及4000等多种类型，使用频率及输入输出阻抗也不同，所以使用会有差别

　　直接使用反相器的PSPICE模块往往无法得到仿真结果，但对于CMOS反相器，可使用特性匹配的PMOS和NMOS组成CMOS反相器来仿线. 集成施密特触发器组成的多谐振荡器：可以使用PSPICE模块仿线. 集成门电路组成的多谐振荡器：一般按反相器形式连接，方便用于要对输出信号进行控制的场合

　　6. 555集成电路组成的多谐振荡器：形式有多种，实例很容易找到，不再详述
